8-3 動作確認

開発環境が正常にインストールされ、プログラムがちゃんと動いているか、確認をします。

f-paletteは以下の流れで、プログラムを書き込みます。
【プログラムを呼び出す】→【プログラムの確認「Verify」】→【チップにプログラムを書き込む「Upload」】→【実行「リセットボタンを押す」】

fpalette.exe をダブルクリックして起動します。

起動画面

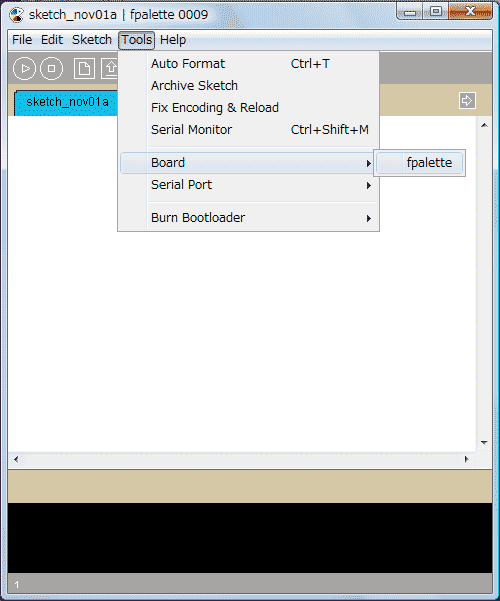

「Tools」→ 「Board」→「fpalette」を選択します。

f-palette

「File」→ 「Example」→ 「0.fpalette」→ 「Blink」 を開きます。
このとき、新しいWindowが開きます。不要なWindowは閉じてかまいません。

f-palette

f-palette

「Sketch」→「Verify/Compile」でビルド確認します。
Done comiling.となっていたら、プログラムが正しいということです。プログラムにエラーがあると、それが表示されます。

f-palette

「Tools」→「Serial Port」→「COMx」で使用するシリアルポートを選択します。

「File」→「Upload to I/O Board」でビルドを行った後、ターゲットへの書き込みが行われますが、
「Binary sketch size: **** bytes (of a 32256 byte maximum)」と表示されたタイミングでターゲットの電源を投入するか、リセットボタンを押下してください。

f-palette

書き込みが正常に完了すると、プログラムが自動的に動き始めます。

また、電源の再投入(またはリセット)でも動作を開始します。

注意
 『Binary sketch size ~~』が表示されてから約15秒以内にターゲットの電源投入(またはリセット押下)しない場合は、書き込みが行われません。

注意
ターゲットに書き込まれている、ブートローダーは起動時に5秒間シリアル通信を監視しています。この間にホストPCから書き込みが開始されない場合、すでに書き込まれているプログラムを起動します。
この間、基板上のLEDが点灯します。
また、ブートローダー書き込み時にすべてのフラッシュメモリが消去されてしまうため、1度も書き込みが行われていない場合は、LEDが暗くなります。
